振动速度传感器

振动速度传感器 ST-5G-TH20mv/mm/s±5%

安徽万珑电气前置器变送器SVT33N0-01-1000（9米） 0-1000rpm Vs=12-30VDC RL=40*(Vs-12)ohms振动传感器tm362e-p200-h-02-1-050k一体化震动变送器|TM362Ex-020-T-06-3-K020|轴流对旋式风机FBCDZNo32/2*900 输出4-20mA 量程0-20mm/s振动传感器JK7300E11-00防爆智能转速表SZC-04BG 输入信号磁敏和磁阻传感器0-2000HZ 输出信号ST-5G灵敏度20mV/mm/s±5％ HZD-B-S振动变送器配套使用振动传感器JMNK7100-200 量程0-200μm 输出电流4-20mAEXiaⅡCT6Ga.DCS操作员站5820SDJ-SG-2M10X1.5X100测振动探头可以测量各种位移、速度等。由滚动轴承支承的转子，其振动会足够大的传到轴承座上，安装在轴承座上或者很靠近轴承外壳上的速度传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给监测仪表，用来对机械故障进行预测和报警。EN2000A11振动电涡流探头即可将振动信号变送为易于处理的4～20mA信号。配合PLC或者DCS使用时可以方便地组成振动监测保护系统振动速度传感器型号:ST-5G安装方式:垂直或水平,灵敏度:20mV/mm/s±5%振动速度传感器ST-5G-TH,SZ-6i,20mV/mm/s,50mV/mm/s±5%可用于测量轴承座、机壳或结构的振动。VMS监测项目包括电动给水泵组、凝结水泵、循环水泵及三大风机（二次风机、引风机、一次风机）等的振动监测。品牌安徽万珑电气

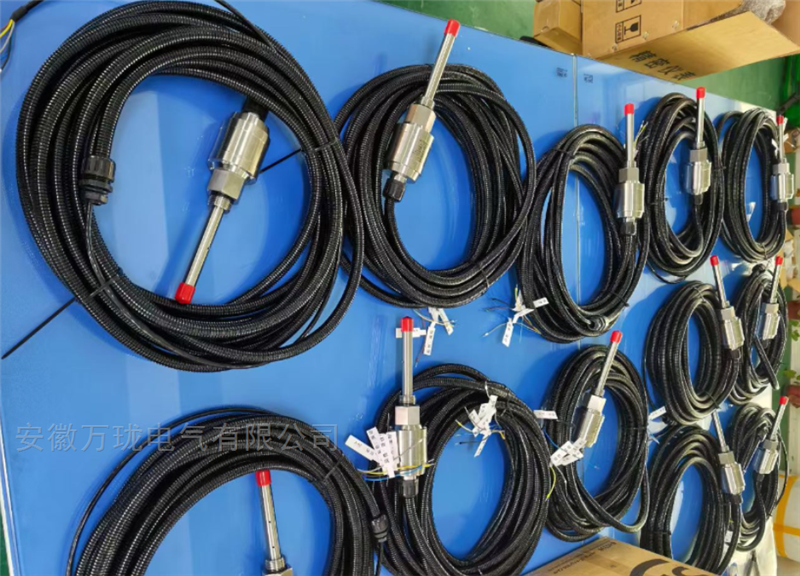

主要用于机械振动测量，它是利用磁感应原理将振动速度量转换成电压量输出。由滚动支撑的转子，其振动会足够大的传到轴承座上，安装在座上或者很靠近外壳上的传感器，由内部运动线圈切割磁力线而输出电压，提供信号输送给检测仪表，用来对机械故障进行预测和报警。传感器结构设计时充分考虑了当爆炸性混合物侵入其内部，因某种原因发生爆炸时，不致引起传感器外部爆炸性物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳表面温度等关键条件着手，确保隔爆性能。
防爆振动速度传感器的外接地是确保其安全运行的重要措施，传感器与被测量物体通过不锈钢安装螺钉牢固连接，可靠接地。 工作原理
此防爆振动速度传感器是属于惯性式传感器，是利用磁电感应原理把振动信号变换成电信号。它主要由磁路系统、惯性质量、弹簧阻尼等部分组成。在传感器中刚性地固定有磁铁，惯性质量（线圈组件）用弹簧元件悬挂于上。工作时，将传感器安装在机器上，在机器振动时，在传感器工作频率范围内，线圈与磁铁相对运动、切割磁力线，在线圈内产生感应电压，该电压值正比于振动速度值。与二次振动监测仪表相配接，即可显示振动速度或位移量的大小。

广泛应用于电力、石油、化工、钢铁、冶金等行业大型旋转机械设备的振动监测，测量频响范围为4.0HZ~1000HZ（-3dB），标准灵敏度50mv/mm/s，可垂直/水平安装，抗干扰性能强，能*稳定可靠地工作于恶劣环境中。
振动速度传感器，可用于对轴承、机壳或结构相对于自由空间的振动测量。其输出电压与振动速度成正比，故又称速度式振动传感器。其输出可以是速度值的大小，也可以是把速度量经过积分转换成位移量信号输出。这种测量可对旋转或往复式机构的综合工况进行评价。
机械上普遍的振动问题，大多数都源于在转子上。如不平衡、不对中、摩擦等等。然而对于有些机械，轴的振动几乎被*传到轴承壳上，在这种情况下，测量轴承壳的振动（利用安装在机壳上的速度传感器进行测量），对于机械的综合工作，可以提供有意义的信息。这些机械包括：具有滚动轴承的机械和具有油膜滑动轴承的机械。
对于大部分机械来说，进行振动测量 ，是选用电涡流传感器，它可以直接非接触地检测到轴的真实振动情况。但由于各种原因（安装受到限制以及环境的因素等等 ）不方便安装电涡流传感器，对于这类机械，如果轴的振动传到轴承壳上的部分足够大，这种机械的振动，可以采用装在轴承上的速度传感器来进行测量。
传感器的总体设计保证它有如下使用特点：

（1）它的输出信号和振动速度成正比，因此对振动测量来说可以兼顾高频、中频和低频的应用领域。并且符合目前标准（ISO）对旋转机器评定参数的要求。
（2）相对于其它类型的振动传感器而言，测振动系列传感器有较低的输出阻抗，较好的信噪比。它同一般通用交流电压表或示波器配合就能工作，对输出插头和电缆也无特殊要求，使用方便。
（3）传感器有较低的使用频率可以适用于低转速的旋转机器。
（4）传感器设计中取消了有磨擦的活动元件，因此灵活性好，可以测量微小的振动（0.01μm）
传感器有一定抗横向振动能力（不大于10g峰峰值）

        主要用于测量各种气轮机， 压缩机，风机和泵等旋转机械的轴承座振动。它是利用电磁感应原理，通过线圈与磁铁的相对运动，切割磁力线，在线圈内产生感应电压输出的磁电式传感器。传感器输出电压与振动速度值成正比。它具有不需要供电电源，安装容易等特点。
技术参数
频率响应：4Hz～1000Hz（-3dB）
灵敏度： 19.7mV/mm/s ± 5%（在80Hz，振动速度为10 mm/s
情况下测定）（ 或特殊定货）
线性度：＜ 3%
灵敏度比：＜ 5%（横向）
使用温度： -30℃～120℃
-30℃～200℃（需特殊定货）
可测位移：大1mm（单峰值）
环境条件：防尘、防潮（95% 不冷凝）

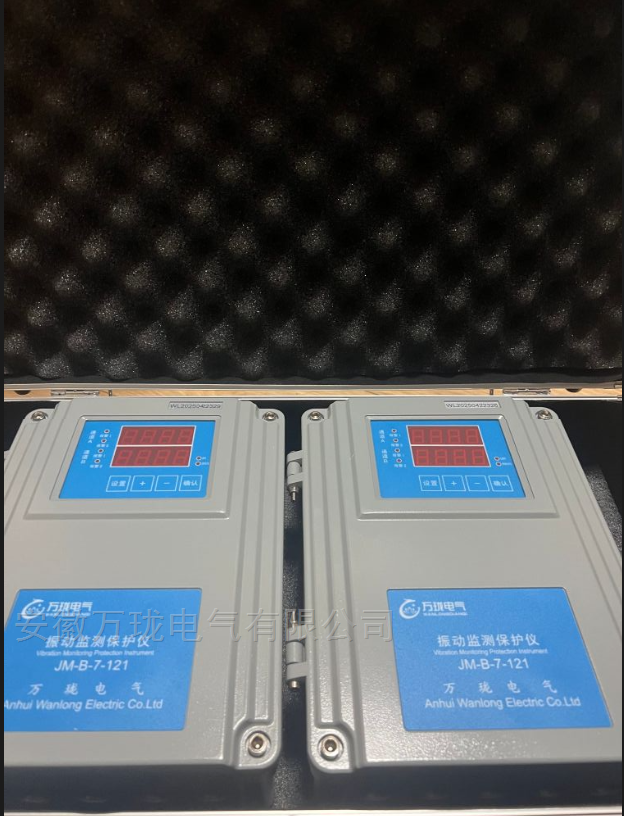

是各种大型旋转机械装置*的监视保护设备.输入的信号来自测振动系列磁电式速度传感器,可对各种旋转机械的轴承振动峰－峰值或振动速度（振速）进行连续监视和测量.并输出模拟电流或电压、报警、停机、传感器缓冲信号.系统可方便地与DCS、PLC系统,无纸记录仪连接.
主要功能
■ 汽轮机、水轮机、压缩机、鼓风机等旋转类机械的振动的监视和保护.
技术指标
输入信号: 磁电式振动速度传感器,灵 敏 度:50mV/mm/s±5％ ,频响:10～300Hz.
测量范围: 100μm, 200μm, 500μm,0～10mm/s,0～20mm/s,0～30mm/s (订货说明);
电流输出: DC4 ～ 20 mA 准确度:满量程的±1.0％,大负载:500Ω;
电压输出: DC 1 ～ 5V 准确度:满量程的±1.0％;
报警设定: 0～100％满量程内任意点,精度±1％;
报警输出: 发光二极管指示,开关量常开、常闭接点输出,容量DC28V /2A,AC250V /1A;
缓冲输出: 传感器的原始信号输出,便于作现场振动分析用;
使用电源: ＋24VDC±10％ （大消耗电流200mA）;
环境要求:
周围无腐蚀性、无强磁场等场合;
使用温度: 0～50℃;
储存温度: －40～60℃;
相对湿度: 20～90％（非冷凝）;
